시스템에어컨 설치 전 도면 확인 안 하면 벌어지는 일
하얀색 시스템 에어컨 본체가 놓인 상세한 설계도면 위에 빨간색 크레파스로 표시가 되어 있는 모습.
반가워요. 10년 차 생활 블로거 블루파파입니다. 요즘 신축 아파트는 물론이고 구축 리모델링을 계획하시는 분들 사이에서 시스템 에어컨은 선택이 아닌 필수처럼 여겨지더라고요. 바닥 공간을 차지하지 않으면서도 인테리어를 해치지 않는다는 점이 참 매력적이죠. 하지만 겉으로 보이는 깔끔함만 믿고 덜컥 계약했다가 나중에 땅을 치고 후회하는 분들을 참 많이 봤거든요. 특히 설치 전 도면 확인을 소홀히 했다가는 집 전체의 미관은 물론이고 거주 편의성까지 크게 해칠 수 있답니다.
시스템 에어컨은 한 번 매립하면 수정하기가 정말 어려운 공사예요. 천장을 뜯어내고 배관을 심는 대공사이기 때문이죠. 제가 현장에서 겪었던 다양한 사례들을 바탕으로 왜 도면 확인이 그토록 중요한지, 그리고 어떤 점을 놓치면 안 되는지 하나하나 짚어드리려고 해요. 오늘 글만 꼼꼼히 읽으셔도 수백만 원의 재공사 비용을 아끼는 것은 물론이고, 쾌적한 여름을 보내는 데 큰 도움이 될 것 같아요.
목차
1. 천장고와 단내림의 상관관계 2. 배수 배관(드레인)의 위치 선정 3. 보 구조물과의 간섭 문제 4. 실내기 위치에 따른 냉방 효율 5. 설치 방식별 장단점 비교 6. 블루파파의 뼈아픈 실패담 7. 일반형 vs 슬림형 비교 체험기 8. 자주 묻는 질문(FAQ)천장고와 단내림의 상관관계
시스템 에어컨을 설치할 때 가장 먼저 체크해야 할 도면 정보는 바로 천장 속 깊이입니다. 보통 실내기가 들어가기 위해서는 최소 18cm에서 20cm 정도의 여유 공간이 필요하거든요. 그런데 구축 아파트나 일부 빌라의 경우 도면상 천장 높이가 너무 낮게 설계된 경우가 많더라고요. 이런 상황에서 무리하게 설치를 진행하면 천장을 아래로 내리는 단내림 공사가 필수로 들어갑니다.
도면을 미리 확인하지 않으면 공사 당일에 갑자기 천장이 툭 튀어나오는 당황스러운 상황을 맞이하게 됩니다. 거실 전체 높이가 낮아지면 개방감이 사라지고 집이 좁아 보이는 부작용이 생기거든요. 그래서 리모델링 설계 단계에서 도면을 보고 미리 단내림 범위를 정하거나, 간접조명을 활용해 디자인적으로 승화시키는 전략이 필요합니다. 단순히 기계만 넣는다고 끝나는 일이 아니라는 점을 꼭 기억해야 하더라고요.
최근에는 15cm 내외의 슬림형 모델도 나오긴 하지만, 이 역시 도면상의 배관 경로와 겹치면 설치가 불가능할 수도 있어요. 천장 안에는 에어컨 배관만 지나가는 게 아니라 소방 스프링클러나 전선관도 복잡하게 얽혀 있거든요. 이런 간섭 현상을 도면으로 미리 예측하지 못하면 현장에서 급하게 위치를 옮기게 되고, 결국 가구 배치까지 꼬여버리는 불상사가 발생하기 마련입니다.
배수 배관(드레인)의 위치 선정

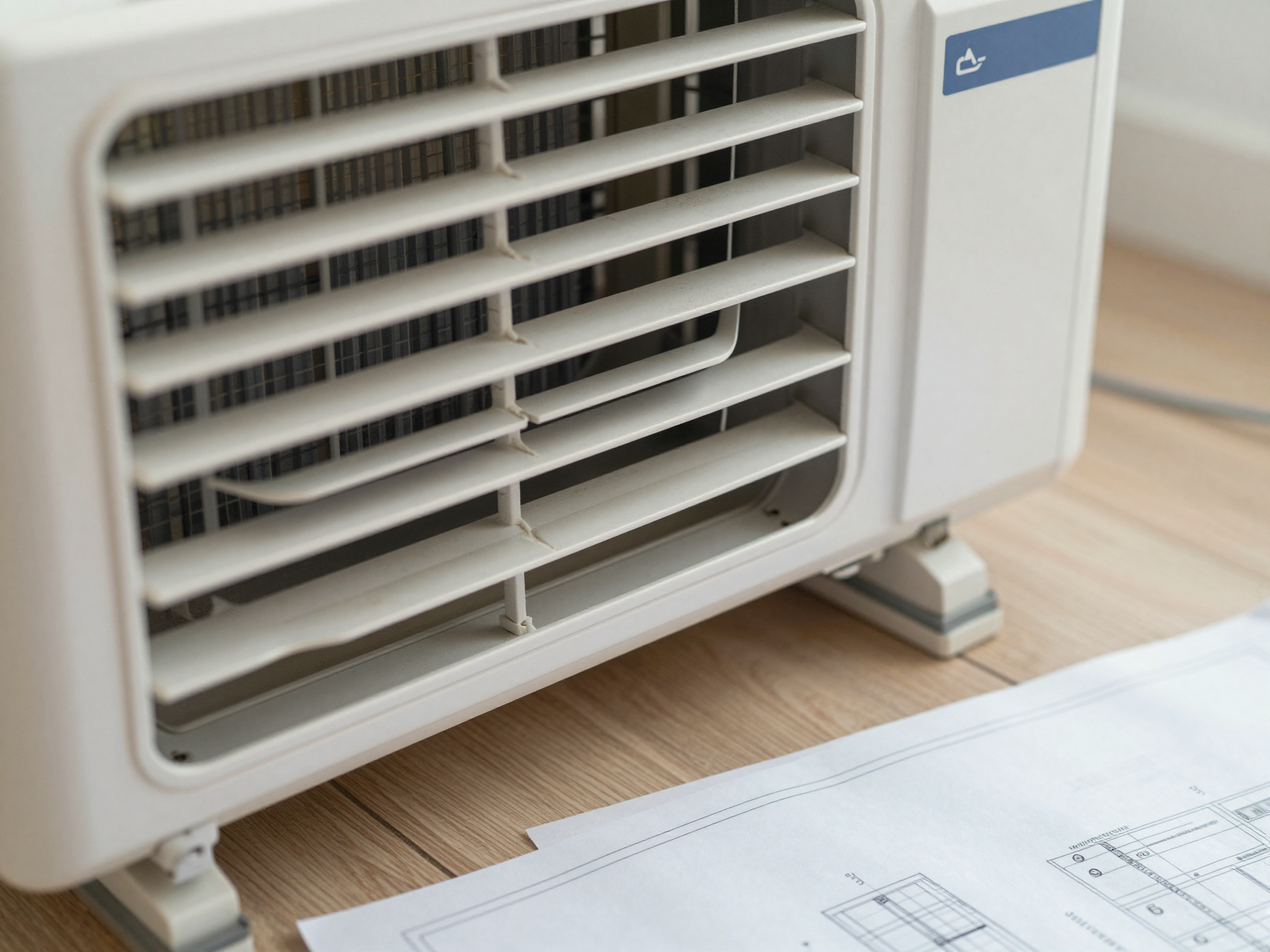

나무 바닥 위 설계 도면과 그 위에 놓인 시스템 에어컨 송풍구의 측면 상세 근접 사진입니다.
에어컨은 냉방 과정에서 응축수가 발생하는데, 이 물을 밖으로 빼내는 드레인 배관의 경로가 정말 중요하더라고요. 도면을 확인할 때 실내기 위치뿐만 아니라 물이 빠져나가는 하수구까지의 거리를 반드시 체크해야 합니다. 자연 배수 방식을 선택했다면 일정한 경사가 확보되어야 물이 고이지 않고 잘 흐르거든요. 만약 도면 확인 없이 설치했다가 경사가 안 나오면 배수 펌프를 추가로 달아야 하는 상황이 생기기도 합니다.
배수 펌프는 작동할 때마다 미세한 소음이 발생해서 예민한 분들은 잠을 설치기도 하더라고요. 그래서 가급적 도면상에서 가장 효율적인 자연 배수 경로를 찾는 것이 최선입니다. 또한 베란다 확장형 거실이라면 우수관 위치를 정확히 파악해야 해요. 우수관에 드레인을 연결할 때는 냄새 역류 방지 트랩을 설치해야 하는데, 도면에 이런 세부 사항이 누락되면 나중에 악취로 고생할 수도 있습니다.
설치 도면을 볼 때 드레인 배관이 화장실이나 세탁실 하수구까지 최단 거리로 설계되었는지 확인하세요. 경로가 길어질수록 막힐 위험이 커지고 천장 오염의 원인이 될 수 있습니다.
보 구조물과의 간섭 문제
아파트 구조 도면을 보면 하중을 견디는 보(Beam)라는 구조물이 있습니다. 이건 절대로 건드리면 안 되는 핵심 골조거든요. 그런데 가끔 에어컨 설치 업체에서 도면을 제대로 보지 않고 배관 구멍을 뚫으려다가 이 보를 만나는 경우가 있어요. 보를 관통하는 것은 건물 안전상 금지되어 있기 때문에, 결국 배관이 보 아래로 돌아가야 하는 상황이 벌어집니다.
이렇게 되면 원래 계획했던 천장 높이보다 훨씬 더 많이 내려와야 하는 대참사가 일어납니다. 거실 한복판에 거대한 구조물이 생기는 꼴이죠. 미리 구조 도면을 확인해서 보의 위치를 파악했다면, 실내기 위치를 조금 옆으로 옮기거나 배관 경로를 우회해서 깔끔하게 마감할 수 있었을 텐데 말이에요. 무작정 예쁜 위치만 고집할 게 아니라 건물의 뼈대를 먼저 이해하는 것이 필수적입니다.
| 구분 | 도면 확인 시 | 도면 미확인 시 |
|---|---|---|
| 천장 마감 | 최소 단내림으로 깔끔함 | 불필요한 돌출부 발생 |
| 배수 방식 | 자연 배수 위주 설계 | 펌프 설치로 인한 소음 발생 |
| 구조 안전 | 골조 훼손 없음 | 보 간섭 시 무리한 타공 위험 |
| 추가 비용 | 예산 내 집행 가능 | 현장 변수로 인한 추가금 발생 |
실내기 위치에 따른 냉방 효율
많은 분이 실내기를 창가 쪽에 설치하는 것을 당연하게 생각하시더라고요. 햇볕이 가장 많이 들어오는 곳이니 뜨거운 공기를 바로 식혀주기 위함이죠. 하지만 도면상 가구 배치와 함께 고려하지 않으면 효율이 뚝 떨어질 수 있습니다. 예를 들어 침대 머리 바로 위에 에어컨이 위치하게 되면 잠잘 때 찬바람을 직접 맞아야 해서 냉방병에 걸리기 쉽거든요. 이런 건 도면을 보고 가구 위치를 미리 시뮬레이션해봐야 알 수 있는 부분입니다.
또한 거실의 경우 소파 위치와 주방까지의 거리를 계산해야 합니다. 도면을 통해 바람의 흐름을 예측해보면 어디에 설치해야 사각지대 없이 집 전체가 시원해질지 답이 나오거든요. 주방 쪽으로 바람이 잘 가도록 각도를 조절하거나, 공기 순환을 위해 실내기 방향을 최적화하는 작업이 수반되어야 합니다. 단순히 천장 중앙에 박는다고 해결되는 문제가 아니더라고요.
주방 인덕션 바로 위나 화기 근처에는 실내기를 설치하지 마세요. 조리 시 발생하는 유증기가 필터에 흡착되어 기계 수명을 단축시키고 불쾌한 냄새의 원인이 됩니다.
설치 방식별 장단점 비교
시스템 에어컨 설치에는 크게 선배관 작업과 동시 설치 작업이 있습니다. 인테리어 공사를 진행 중이라면 도면에 따라 배관을 미리 심어두는 선배관 방식이 훨씬 유리하더라고요. 배관을 천장 안쪽 깊숙이 숨길 수 있고 마감이 깔끔하기 때문이죠. 반면 거주 중인 집에서 도면 확인 없이 진행하는 후설치 방식은 노출 부위가 생기거나 천장 복원 비용이 더 많이 발생할 수 있습니다.
또한 실외기 위치도 도면에서 꼼꼼히 봐야 합니다. 실외기실 공간이 좁거나 통풍창의 높이가 맞지 않으면 냉방 능력이 저하되고 화재의 위험까지 있거든요. 도면상에 실외기 받침대 높이를 얼마나 높여야 루버창과 수평이 맞을지 미리 계산해두는 센스가 필요합니다. 이런 세밀한 확인이 결국 10년 이상 사용하는 에어컨의 성능을 결정짓는 셈이죠.
블루파파의 뼈아픈 실패담
저도 5년 전쯤 부모님 댁 리모델링을 도와드리면서 정말 큰 실수를 한 적이 있습니다. 당시 유행하던 무몰딩 인테리어에 꽂혀서 도면 확인도 대충 하고 시스템 에어컨 업체를 불렀거든요. 업체 사장님이 "여기는 천장이 낮아서 단을 내려야 한다"고 하셨는데, 제가 디자인만 생각해서 "최대한 얇게 해달라"고 고집을 피웠습니다. 도면상에 지나가는 소방 배관은 안중에도 없었죠.
결국 공사 당일, 천장을 뜯어보니 대형 스프링클러 배관이 에어컨 자리를 가로지르고 있더라고요. 이미 기계는 도착했고 목공 팀도 대기 중이라 어쩔 수 없이 거실 한쪽 벽면 전체를 30cm나 내리는 공사를 진행했습니다. 덕분에 거실이 갑자기 좁아 보이고 답답해졌죠. 어머니께서는 "동굴에 들어온 것 같다"며 한동안 속상해하셨던 기억이 납니다. 도면만 제대로 확인했어도 실내기 위치를 50cm만 옆으로 옮겼으면 됐을 일이었는데 말이에요.
일반형 vs 슬림형 비교 체험기
도면을 확인하다 보면 기기 선택의 기로에 서게 됩니다. 제가 직접 두 가지 타입을 모두 사용해본 경험을 말씀드릴게요. 일반형 모델은 확실히 풍량이 강력하고 냉방 속도가 빠르더라고요. 하지만 기기 두께가 20cm가 넘다 보니 천장이 낮은 집에서는 압박감이 느껴집니다. 반면 최근에 설치한 슬림형 모델은 14.5cm 정도의 두께라 단내림 없이도 설치가 가능한 경우가 많아 인테리어적으로는 압승이었습니다.
하지만 슬림형은 필터 청소나 내부 관리가 조금 더 까다로운 면이 있었습니다. 공간이 협조하다 보니 부품들이 오밀조밀 모여 있어서 자가 정비가 쉽지 않더라고요. 만약 층고가 넉넉한 집이라면 저는 개인적으로 성능과 유지보수가 용이한 일반형을 추천하고 싶습니다. 하지만 층고가 2.3m 이하인 구축이라면 무조건 도면을 들고 슬림형 설치 가능 여부를 먼저 타진해보는 것이 현명한 선택이 될 것 같아요.
자주 묻는 질문
Q. 아파트 도면은 어디서 구할 수 있나요?
A. 아파트 관리사무소를 방문하시면 평면도와 설비 도면을 열람하거나 복사할 수 있습니다. 최근 지어진 아파트는 부동산 앱이나 '세움터' 사이트에서도 확인이 가능하더라고요.
Q. 도면 확인 없이 설치하면 나중에 어떤 법적 문제가 생기나요?
A. 만약 내력벽이나 보를 무단으로 훼손할 경우 공동주택관리법 위반으로 원상복구 명령과 함께 과태료가 부과될 수 있습니다. 안전과 직결된 문제라 매우 엄격하거든요.
Q. 천장 높이가 15cm밖에 안 되는데 방법이 없을까요?
A. 이럴 때는 어쩔 수 없이 부분 단내림 공사를 해야 합니다. 에어컨이 들어가는 자리만 천장을 내리고 간접조명을 넣어 디자인의 일부처럼 보이게 하는 것이 최선이더라고요.
Q. 드레인 배관을 화장실로 빼면 냄새가 나지 않나요?
A. 도면 설계 시 U자형 트랩이나 전용 체크밸브를 설치하도록 명시해야 합니다. 물은 빠져나가고 냄새는 차단해주는 장치라 필수적으로 챙기셔야 해요.
Q. 시스템 에어컨 설치 시 전기 도면도 봐야 하나요?
A. 네, 정말 중요합니다. 시스템 에어컨은 전력 소모가 크기 때문에 단독 차단기를 사용해야 하거든요. 기존 차단기 용량이 충분한지 미리 도면으로 체크해야 화재 위험을 줄일 수 있습니다.
Q. 실외기실 도면 확인 시 유의할 점은 뭔가요?
A. 실외기에서 나오는 뜨거운 바람이 외부로 잘 배출되는지 루버창의 위치와 크기를 보셔야 합니다. 공간이 너무 좁으면 실외기가 과열되어 냉방 효율이 급격히 떨어지거든요.
Q. 선배관 작업 후 실제 설치까지 얼마나 걸리나요?
A. 보통 인테리어 목공 공사가 끝나기 전에 배관을 먼저 깔고, 도배가 끝난 뒤에 실내기를 부착합니다. 도면에 따라 일정 관리를 잘해야 공기가 꼬이지 않더라고요.
Q. 도면과 현장이 다를 때는 어떻게 해야 하나요?
A. 구축 아파트는 도면과 실제 시공이 다른 경우가 꽤 많습니다. 그래서 도면을 기초로 하되, 반드시 전문가의 사전 방문 실측을 병행하는 것이 가장 안전하더라고요.
Q. 다회기 시스템 에어컨은 도면 확인이 더 복잡한가요?
A. 맞아요. 실외기 한 대에 여러 실내기가 연결되므로 배관 분기점 위치가 도면상에 명확히 나와야 합니다. 분기점 위치가 잘못되면 특정 방만 덜 시원한 현상이 생길 수 있습니다.
Q. 시스템 에어컨 설치 후 도면을 보관해야 하나요?
A. 네, 나중에 배관 누수가 발생하거나 기기를 교체할 때 설치 도면이 있으면 유지보수 비용을 획기적으로 줄일 수 있습니다. 사진으로라도 꼭 찍어두시길 권장해요.
시스템 에어컨 설치는 단순히 기계를 사는 쇼핑이 아니라, 집의 구조를 바꾸는 건축 행위에 가깝다는 점을 다시 한번 강조하고 싶습니다. 도면이라는 지도를 보지 않고 항해를 시작하면 결국 암초에 부딪히기 마련이거든요. 귀찮더라도 관리사무소에 들러 도면을 챙기고 전문가와 꼼꼼히 상의하는 과정이 여러분의 소중한 집을 지키는 길입니다.
오늘 공유해드린 내용이 여러분의 쾌적한 주거 환경을 만드는 데 작은 보탬이 되었으면 좋겠어요. 첫 단추를 잘 끼우면 무더운 여름도 두렵지 않은 멋진 보금자리가 완성될 거예요. 궁금한 점이 있다면 언제든 댓글 남겨주시고, 오늘도 행복하고 시원한 하루 보내시길 바랄게요.
